铜箔石墨复合型EMI材料 屏蔽效能介于50~84dB

铜箔复合石墨EMI电磁屏蔽材料  石墨铜箔散热膜

铜箔在电磁屏蔽中是一种常用的材料，具有良好的EMI（电磁干扰）屏蔽效果。

昂筠运用卷对卷真空溅镀技术制作EMI电磁屏蔽材料，这款石墨铜箔散热膜是由金属铜箔为基材溅镀一层奈米级石墨而成的复合材料，兼具铜箔与石墨两种抗电磁屏蔽、导电、导热等特性，两面都可利用。

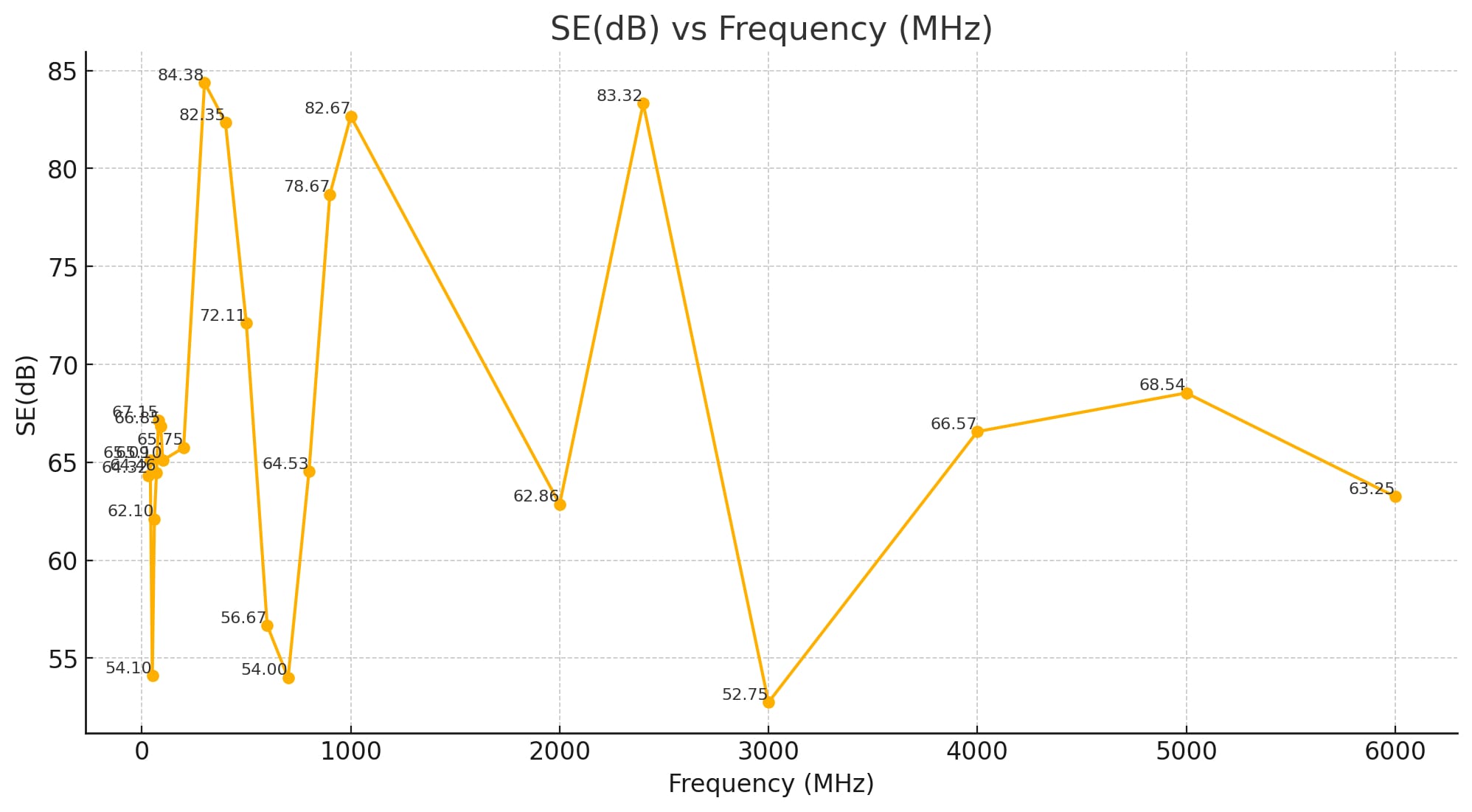

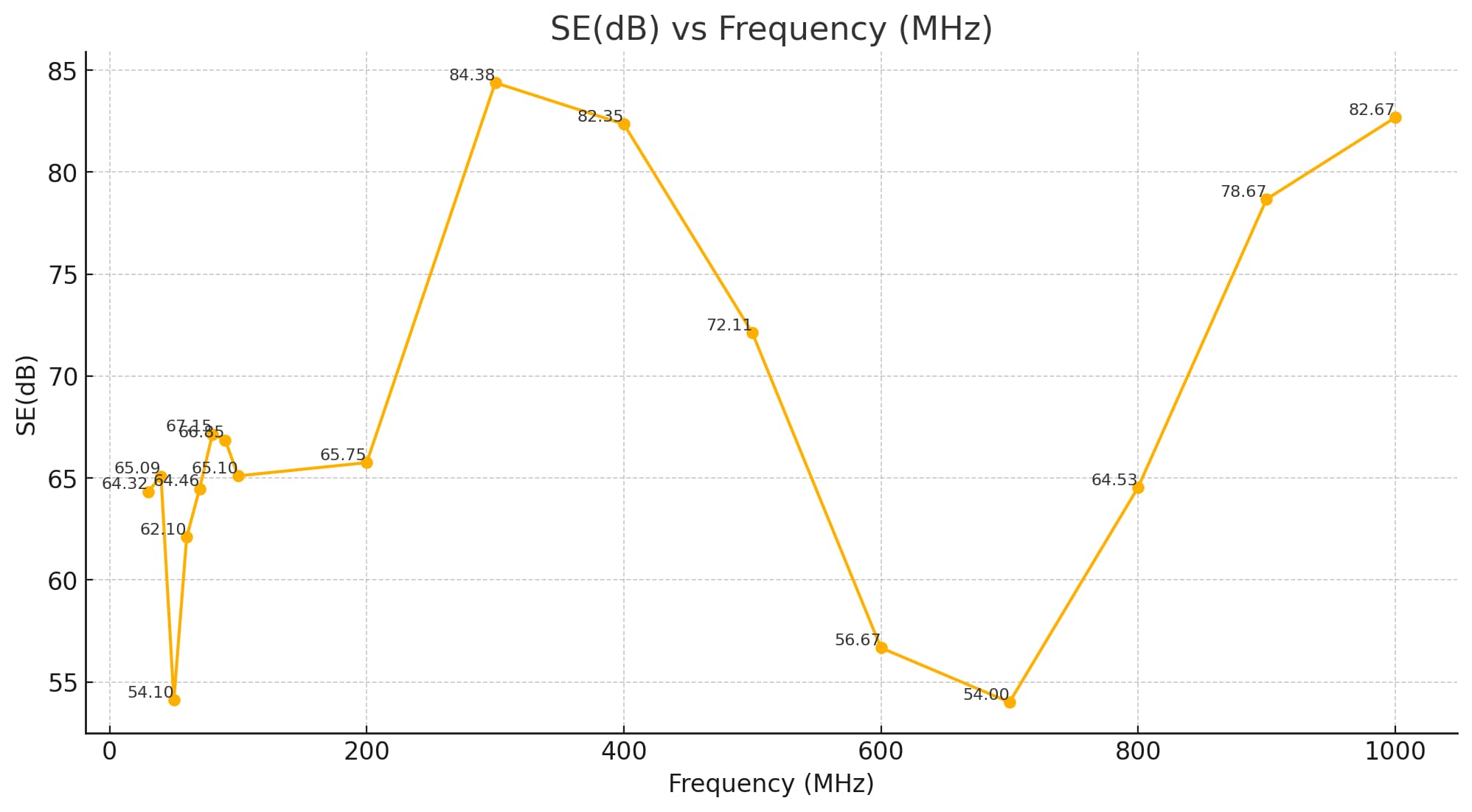

 石墨铜箔的电磁屏蔽效果:

• 性能特點：材料在寬頻範圍內都保持相對穩定的屏蔽效能
  • 低頻段（30-100MHz）表現平穩
  • 中頻段（300-1000MHz）有較好的屏蔽效果
  • 高頻段（2000-6000MHz）雖有波動但仍維持52~83dB的屏蔽效能
• 屏蔽效能SE(dB)值大约在50-80dB之间波动
• 60-3000MHz 大部分频率下，屏蔽效能维持在60dB以上，显示材料具有良好的屏蔽性能
• 在300-400MHz区间出现最高屏蔽效能，约达到80dB以上

*以上数据仅供参考，会依材料使用铜箔厚度、面积、与屏蔽物之距离等而变化。

EMI屏蔽是一种防止电磁波干扰的技术，用于保护电子设备不受到来自其他设备或环境的电磁波干扰。EMI干扰信号可以来自各种设备或外部环境，包括无线电、雷电、电源噪声等。这些信号可以对电子设备造成干扰，降低其性能和可靠性。
石墨铜箔散热膜在电子级高纯度铜箔的基础上溅镀一层奈米级石墨层，提升了材料的散热功能。这种特点使得该材料在电子产品设计中具有很好的应用前景，特别是在需要同时考虑散热和EMI屏蔽的情况下。

*以上数据仅供参考，会依材料使用铜箔厚度、面积、与屏蔽物之距离等而变化。

铜箔对于EMI电磁屏蔽的介绍:

电磁波反射：铜箔具有良好的电导性能，当电磁波碰到铜箔时，它会被铜箔反射，使得电磁波无法通过。这种反射作用可以帮助阻止外部的电磁干扰进入受保护区域。

电磁波吸收：除了反射外，铜箔还能吸收一部分电磁波能量。这是因为铜箔的电导性能可以将电磁波转化为热能。通过吸收电磁波，铜箔可以减少其在屏蔽区域内的反射和散射，从而提高屏蔽效果。

电场屏蔽：铜箔还可以屏蔽电场。当外部电场作用在铜箔上时，它会使铜箔内部的自由电子重新排列，形成一个相等但反向的电场，从而抵消外部电场的作用。这样可以阻止外部电场干扰进入受保护区域。

其他石墨铜箔散热膜特性:

• 昂筠的铜箔石墨散热材料是一种兼具散热及EMI电磁屏蔽效果的复合材料
• 尺寸多样性(18~140um)，可适用于智能型手机、平板计算机、笔记本电脑等电子零件/设备屏蔽
• 采用卷对卷溅镀制程，中间无胶质干扰，石墨面不会掉粉
• 具有良好的挠曲性，可耐弯折不脆裂，热传导可延展
• 适用于各种模切成型加工
• 产品宽幅500mm，长度100米/卷

*材料本身会导电，适合不需要绝缘的表面，若有电气绝缘需求，建议可局部搭配Mylar片使用

 产品应用：

• 印刷电路板(PCB)的电磁干扰(EMI)屏蔽
• 手机、平板等移动设备的内部屏蔽
• 医疗电子设备的精密仪器保护
• 数据中心和通讯设备的电磁防护

适用于需要平面均温/散热/EMI电磁屏蔽的各式电子产品，例如 :智能型手机、平板计算机、笔记本电脑、背光模块、通信设备...

 散热降温效果:

 材料厚度选择

35um/70um/100um/140um

 选择建议：

• 一般消费电子： 35um足以满足基本需求
• 工业设备：建议使用70um以上
• 医疗设备：依据精密度要求选择70um-100um
• 严苛条件环境应用：可能需要100um / 140um

*材料厚度和面积：EMI材料的厚度和覆盖面积对于屏蔽效果至关重要。一般来说，较厚的材料能够提供更好的屏蔽效果。此外，确保材料足够大，以涵盖受保护区域并避免漏洞或缝隙，也是确保有效屏蔽的关键。

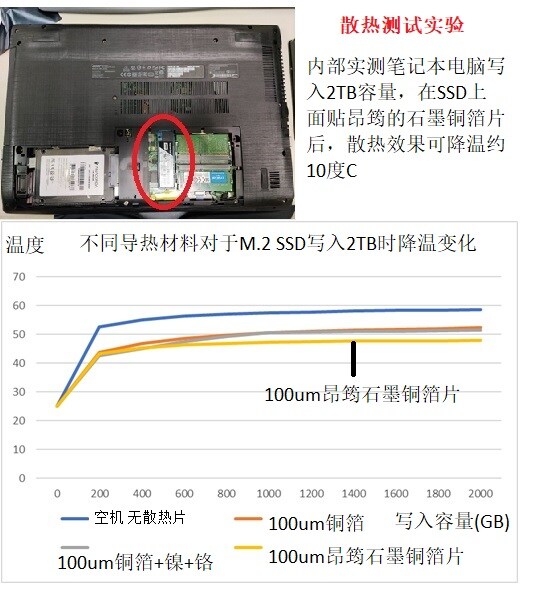

不同厚度规格降温效果实验比较
